产品名称:热压导电斑马纸

产品系列:热压斑马纸

产品属性

P值:可选范围 0.05-0.25

规格:可以按照客户要求定制尺寸大小

规格:可以按照客户要求定制尺寸大小

包装:可以按照客户要求进行包装

交货时间:3-5天快速交货


欢迎您在线洽谈:


产品详情
定做导电胶条

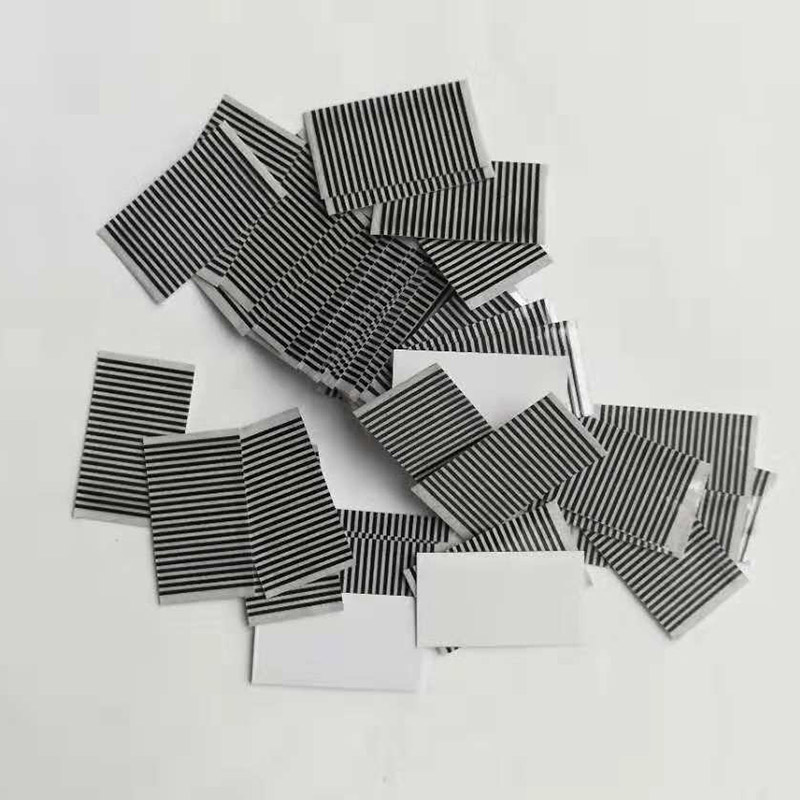

专业生产供应热压导电斑马纸

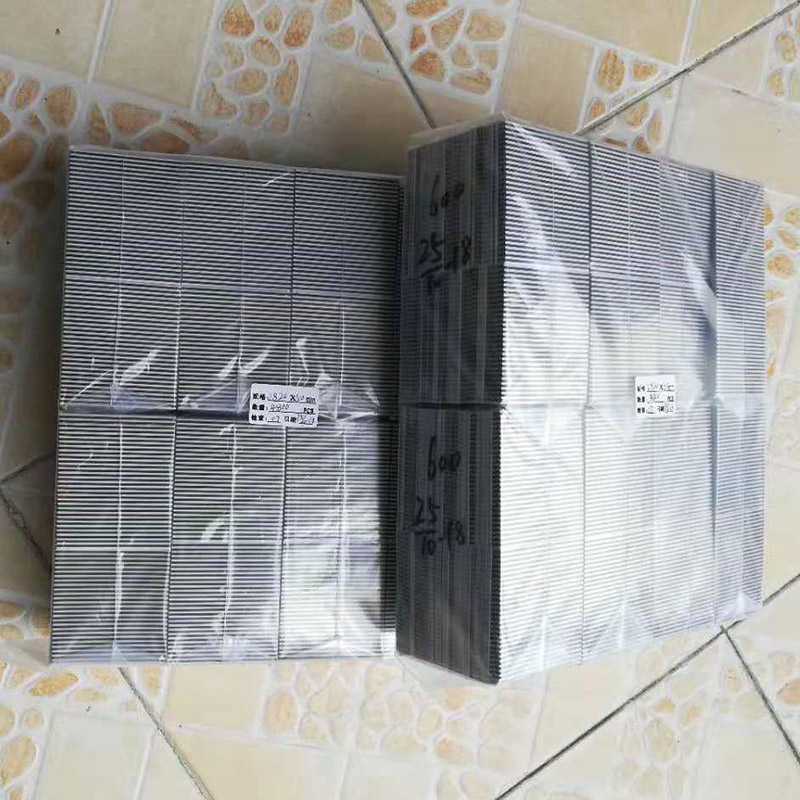

供应热压导电斑马纸

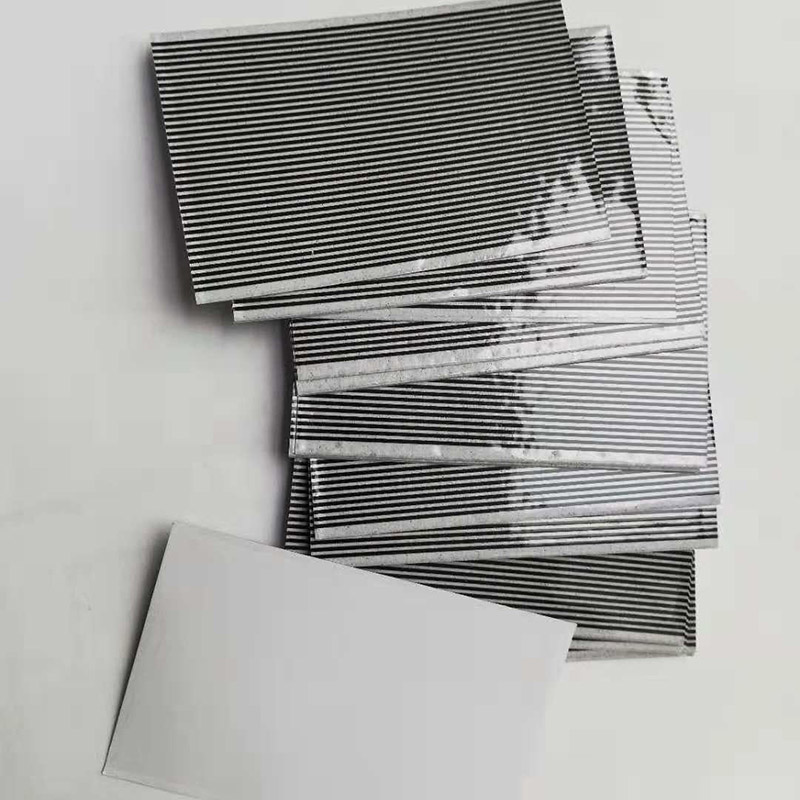

供应热压导电斑马纸

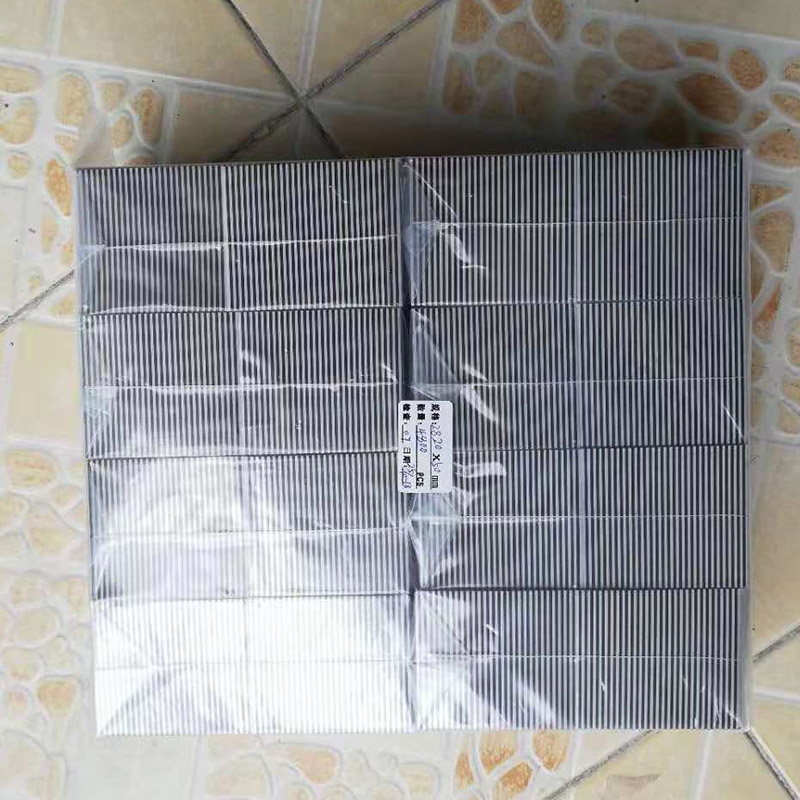

供应热压导电斑马纸

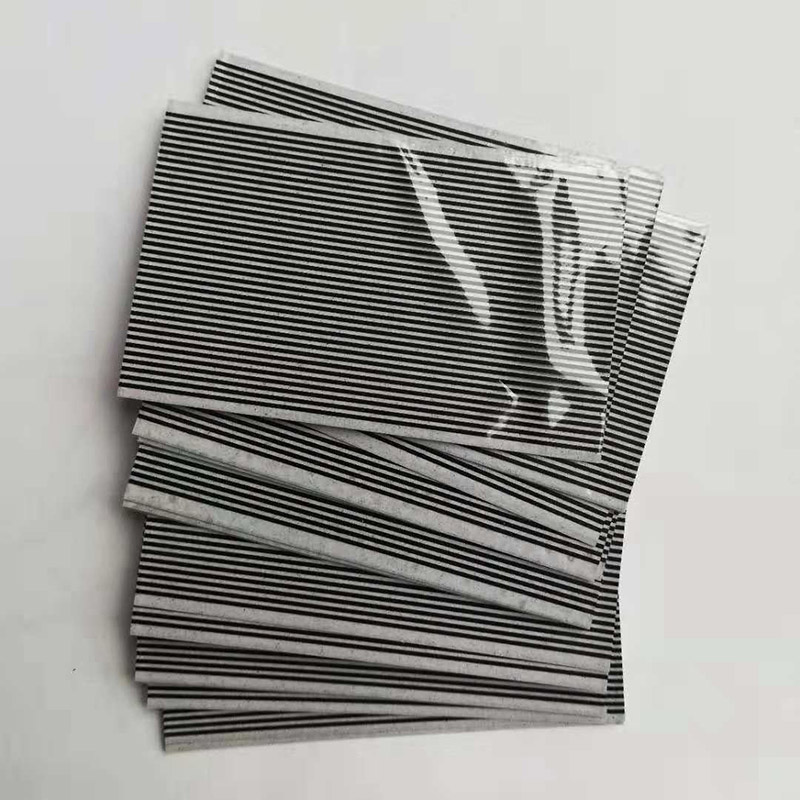

供应热压导电斑马纸

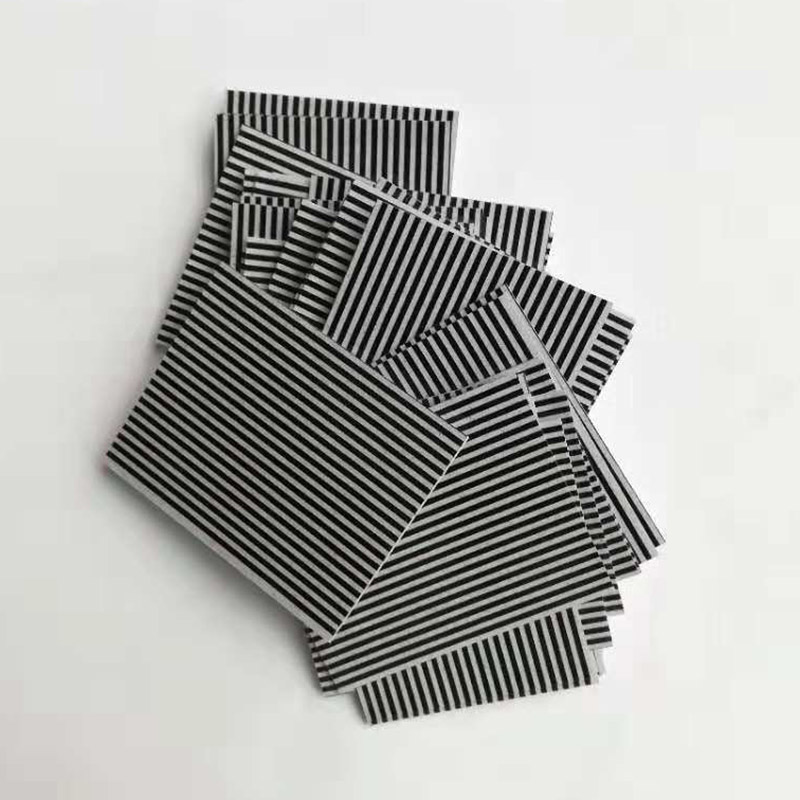

供应热压导电斑马纸

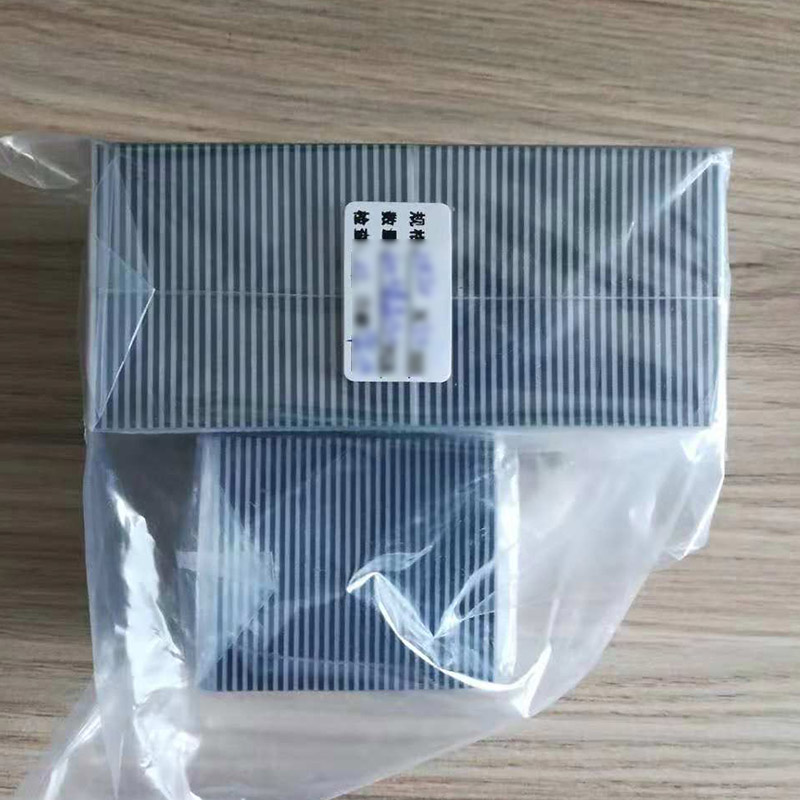

供应热压导电斑马纸
供应热压导电斑马纸

  • 斑马纸(Heat Seal Connectors,简称HSC),科学名称为热压密封连接器,俗称导电纸、热压纸等。是以热压粘接的方式将电子器件和电路连接,广泛应用于液晶显示器件(LCD)的连接。
  • 本产品广泛应用于液晶显示器与电路板、电路板与电路板、电路板与太阳能片等电子、电器的相互连接。应用于计算器、电话、对讲机、游戏机、电子台历、电子记事本、掌上电脑等行业产品。

按导电材料分类

  • 作用:链接与导体,类似PCB上的金手指导线
  • 碳浆(石墨)型
    成本低、阻值高、电流小、体积大、可靠性低
  • 碳银混合型
    成本高、阻值低、电流大、体积小、可靠性高
  • 银浆型
    性能最稳定可靠


按导电粒子分类

  • 作用:链接与导通斑马纸导电体与LCD与PCBA,类似焊点
  • 高硬度
    Tc≥0.14mm:直径20µm
    Tc<0.14mm:直径10µm
  • 软性或伸缩性
    Tc≥0.14mm:直径16µm
    Tc<0.14mm:直径10µm

按粘接材料分类

  • 作用:使斑马纸牢固在LCD与PCBA上,及保护导电体、导电粒子、金手指不被氧化和腐蚀
  • 透明胶白胶黄胶(热可塑/半热硬化/热硬化)


产品特点 Features

  • ★  导线连接轻巧精密,能够最大限度地减少尺寸,体积更轻薄;
  • ★  阻值低、附着力强、耐高/低温、可插接,不需焊接,连接简便,测试方便;
  • ★  同斑马条相比,不需要固定在一定的压力结构下使用,具有很强的弯曲性,性能可靠稳定;
  • ★  可进行高精细电路布线图形的相互连接,可使任意多的电极一起连接,以满足高密度大信息量的显示需求;
  • ★  价格比FPC便宜,最具成本效益;

尺寸和公差 Dimensions And Tolerances

Item Unit Standard
尺寸 Size L×H* mm 100×400 max.
Lenght(L) mm ±0.25(10≤H≤120)
±0.5(120≤H≤200)
±1.0(200≤H≤400)
Height(H)
导体宽度
Width Of Conductor(Tc)
mm 0.14 min.
导电间距 Pitch(P) mm ±0.05(P<0.8)
±0.10(P≥0.8)
累计间距
Accumulative Pitch(TP)
mm ±0.10(TP≤100)
±0.15(TP≥100)
基膜厚度
Thickness Of Base Film(T)
µm 25µm±2µm
38µm±3µm
50µm±3µm
75µm±5µm
覆盖膜厚度(可选)
Thickness Of Cover Film(Option)
µm 12µm±1µm
25µm±2µm

基本性能 Basic Properties

项目 说明
线距 Pitch 0.3mm~2.5mm
粘接强度 Tensile Strength ≥500g/cm2
经热压后粘附在LCD上拉力达500g/cm2
粘附在PCB上拉力达600g/cm2
绝缘电阻 Insulation Resistance 相邻两条导线的绝缘电阻≥100MΩ
导电性 Conductor ≤1KΩ/cm(25℃)
高温高湿 High Temperature And Humidity 95%的相对湿度,温度70℃,500小时,检验后无变化
高低温 High And Low Temperature -30℃+70℃,循环10次,检验后无变化
高温 High Temperature +70℃环境下放置200小时,检验后无变化
低温 Low Temperature -30℃环境下放置200小时,检验后无变化

贮存和使用 Storage And Use

项目 说明
存储温度 Storage Temperature 5℃~30℃
存储湿度 Storage Humidity <60%
保质期 Warranty Period 6个月(25℃)
使用温度 Use Temperature -30℃~70℃
热压温度 Peak Of Temperature Of Adhesive Layer 热压模刀头实际测量温度130℃~150℃
热压时间 Time 3~7秒钟(热压无粘性产品时间可酌情增加)
压力 Pressure 2.0~3.5kg/cm2,180°剥离强度:有压敏性斑马纸:>400g/cm(常温20℃)无压敏性斑马纸:>500g/cm(常温20℃)

客户订购保障

①:我司所有规格导电斑马条都不限起订量。可按客户要求任意数量订购。
②:免费打样 按客户要求可按任意尺寸免费提供样品测试 运费由客户负责
③:不同材质性能选择,价格行业最低
④:所有产品都符合环保出口标准
⑤:免费设计产品尺寸
⑥:导电条样品周期三天内 正常订单生产周期3-5天
⑦:产品合格率99.99%
⑧:退货保障:如不满意可接受100%退货或换货。
⑨:支持阿里旺旺 QQ 邮件及传真下单 支持支付宝付款。

导电胶条产品包装说明
导电胶条种类

导电胶条知识

导电胶条在产品中的应用方法:
1.使用此种连接方式时需要用一结构件将LCD与导电胶条和PCB版固定在一起。
2.因为电极间距可以做的很小,所以适合驱动路数多的产品。

产品优点:
价钱便宜,可帮助减低成本;柔软及富弹性、对位方便容易。

应用范围:
所有液晶显示屏LCD种类产品(例如:计算器、传呼、手提电话、掌上电脑、电子表、电子仪器等)。

导电橡胶连接器俗称为斑马条,由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠,生产装配简便高效。广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。下面是各款胶条的简介:
YDP-单面发泡条,一边海绵发泡绝缘,三边具有导电功能。
YL-斑马条是导电胶条中最普通也是最常用到的一种胶条,它具有四面导电的功能。
YSP-双面发泡条也是导电胶条中最普通的一种胶条,胶条的两边有发泡海绵,具有良好的绝缘性能。
YS-透明夹层条,两边深灰透明硅胶具有绝缘功能,硬度比其它类型的胶条相对要硬一些。
YY-印刷型,此类型导电胶条的特点是在导电层表面涂上一层绝缘材料,使用时不会与金属外壳造成短路。当胶条厚度要求较薄的情况下可以保证最大的导电层厚度。
YDM-绝缘胶条,胶条为全部绝缘。(常用颜色有浅兰色,白色,红色,透明色)

导电胶条的技术参数

1、压缩比:一般斑马条的压缩比为高度(H)的9~15%,例如:导电条的高度为2MM,其理想的压缩量约为0.2~0.3MM。
2、硬度:导电硅胶硬度为65度 绝缘层硬度为25度 两边红色泡棉层硬度为18度
3、性 能:
(1)、导电层电阻率(PV):3-15Ωcm
(2)、绝缘层电阻(PVZ):≥1012Ω
(3)、最大使用电流密度:2.5mA/mm2
(4)、使用环境:温度-45-150℃ 相对湿度+25℃ 85%5%
