LCM是什么？LCM装配结构原理及导电橡胶连接方式

液晶模块和LCM指代同样的产品，LCM（liquid crystal module）是液晶模块英文翻译的缩写形式。

那么液晶模块是怎样的产品呢？

通常，我们只对液晶屏比较熟悉，了解液晶屏是怎样的实物。液晶模块（LCM）是能自主显示信息的液晶屏。我们都知道液晶屏如果没有输出视频信号的设备通过视频线的接入是不会显示视频信息的。而液晶模块则是将信号输出设备，视频线和液晶屏组装到一起的设备，其中LCM的视频输出设备则含有电路板、控制IC、驱动等元器件。

液晶显示模块是将液晶显示器件、连接件、集成电路、控制驱动电路和PCB线路板、背光源、结构件装配在一起的能够根据用户的需求设计成的完整显示组件。

鉴于以上的介绍，我们可以知道文中液晶模块与LCM同义。

LCM装配结构原理

LCM的装配结构原理就是将液晶显示件的导电电极与驱动电路的电场信号连接起来，实现视频信号产生，输送到液晶屏并显示出来一体化。

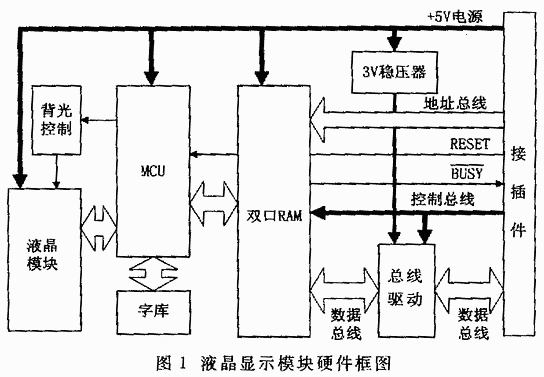

液晶模块结构

（1）导电橡胶连接

这是一种可以称之为传统的普通连接方式。液晶的外引线是ITO导电膜，不能焊接，但是利用一条导电橡胶条却可以轻而易举的将LCD和线路板（PCB）连接起来，使用导电橡胶连接时，必须用一结构件将LCD与导电橡胶和PCB板固定在一起，这就是压框的功能，一种压框是用硬塑料注塑而成，另一种压框则是用金属冲压而成。

（2）金属插脚连接(COB, chip on board)

由于人们习惯和信赖焊接式连接，为此，设计了金属插脚的连接方式，将金属插脚固定在LCD外引线上，既可以直接将LCD焊在PCB板上，也可以将LCD插在PCB板的插座上，插脚一般不是由客户安装，而是由LCD生产厂装好的，其安装结构是在LCD外引线上点一银浆点，再将插脚插上，固化后再在整个插脚步上涂一层绝缘环氧胶，从其结构看插脚方式连接主要适合反版LCD，即适合观看面是窄玻璃，外引线向上的LCD，以免插脚高出LCD上表面。在使用中还应注意：

①插入插座时应按住插脚端插入插座，且插入方向应垂直，不能摇动着插入，还应避免反复插拔，以免插脚与LCD的连接松动。

②焊接时，应用低熔点焊锡，快速焊好，而且不能反复多次拆焊，以免过热而使插脚与LCD导电膜接触受损。插脚是由金属冲压成型制成的。由于插脚由金属冲压而成，插头总有一定的宽度，所以，不能适用任意引线尺寸。常用的规格尺寸有间距2.54mm，2.25mm，2.00mm，1.80mm和1.5mm等。

（3）热压胶片连接又称软膜连接，这是一种使用方便可靠的最新连接方式。热压胶片的关键是在导电条之间的热压胶，它在一定温度下经压力可以和玻璃、环氧板等各种牢固的粘接在一起。而且，时间越长，粘接越牢固。

下表是热压胶片的典型性能参数：

性能	参数	规范条件
导电条电阻	3kΩ或更高＜900Ω/□	常规条件
绝缘电阻	1×108	常规条件
绝缘强度	大于AC.250V,1min	电极间隙0.6mm
剥离强度	大于600g/cm	90０剥离，50mm/min
工作温度范围	-20℃~+70℃	240h
储存温度范围	-20℃~+70℃	240h
推荐保管条件	8个月	密闭、阴冷、避光小于25℃条件下

这种热压胶片的连接、使用方法是：将保护膜撕掉，将一端胶面贴在LCD玻璃上，另端贴在PCB板上，在110~130℃（实际胶面应在180~200℃）条件下加压力30kg/cm2约5s左右即可。由于片基是柔软的，所以在使用时固定起来非常方便，而且安装厚度非常薄。

（4）直接集成连接（COG：Chip On Glass）

这里的集成连接，是将LCD与IC电路直接连接在一起。而连接后的整体仍然还要和PCB板连接在一起。

将LCD外引线集中设计在一很小的面积上，将LCD专用的LSI-IC专用芯片粘在其间，用压焊丝将各端点按要求焊在一起，再在上面滴铸一滴封接胶即可。而IC的输入端则同样也设计在LCD外引线玻璃上，并同样压焊到芯片的输入端点上，此时，这个装有芯片的LCD已经构成了一个完整的LCD模块，只要用热压胶片将其与PCB连在一起就可以了。这是一种高度集成、微型、薄型的连接方式，在当前微型化仪表发展中具有广泛的应用前景和极高的使用价值。
