导电胶条斑马条电气特性检测方法

导电胶条斑马条电气特性检测方法

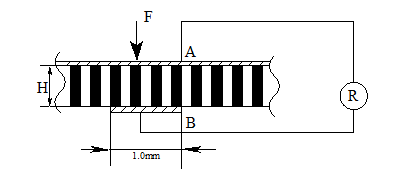

一、            （1）电阻值测定

说明：
①该电路图中，A、B两极间的电阻值（KΩ）即为导电条的导通电阻。
②A极为全部镀金电极。
③B极为1.0mm宽度镀金电极。
④H为导电条高度（其最高尺寸为20mm以下）。
⑤向A极加压，胶条H被压缩（5%～15%）测得电阻值。
⑥测定条件：温度18℃～28℃，相对湿度55%～75%。

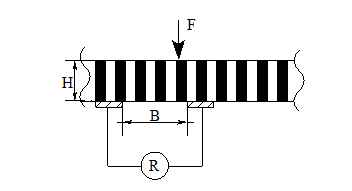

（2）层间绝缘电阻

说明：
①该图为测量P值各层间的绝缘电阻，电阻值应＞10¹²Ω。
②向导电胶条H方向加压，胶条被压缩（5%～15%）测得电阻值。
③测试方法及条件


导电胶条P值（mm）	0.05，0.1	0.18，0.25
电极间距B（mm）	0.3	0.6
最大电压：500v
条件：温度18℃～28℃，相对湿度55%～75%。

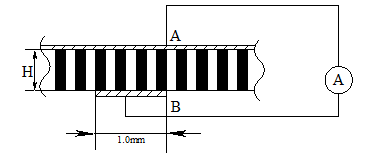

 （3）最大允许电流

说明：
①该电路图中，A、B两极间的电流即为最大允许电流。
②A为全部镀金电极。
③B极为1.0mm宽度镀金电极。
④H为导电条高度（其最高尺寸为20mm以下）。
⑤在最大电流2.5mA以下通电状态，保证电极与导电胶条接触电阻部分发热而不短路。
